CS416 плата расширения к IP АТС eMG80
- В наличии
- Код: eMG80
Цену уточняйте
- +7 (777) 212-59-00понед.-пятн. с 09:00 до 17:00
Заказ только по телефону
Интерфейсная плата CS416 для IP АТС eMG80
4 порта аналоговых соединительных линий и 16 портов аналоговых телефонов
Предназначена для расширения емкости IP АТС eMG80 городскими линиями и аналоговыми телефонами.
- 4 порта аналоговых соединительных линий
- 16 портов аналоговых телефонов (SLT) (из них 8 портов на дочерней плате SLU8).
- Подача питания на телефоны: 48 Вольт DC.
- Защита от перенапряжения и перегрузки по току.
- Контроль перегрева (SLIC temperature 165°C) и автоматическое отключение порта.
- Вызывное напряжение - частота: 25Hz, амплитуда: 65Vrms.
- Функция мониторинга линий на обрыв и короткое замыкание.
Правила установки платы и подключения к ней линий см. здесь > >
В качестве внутренних абонентов можно подключать любые телефонные аппараты с тональным набором, например, аналоговый телефон Panasonic KX-TS2350.
Посмотреть другие платы к IP АТС eMG80 > >

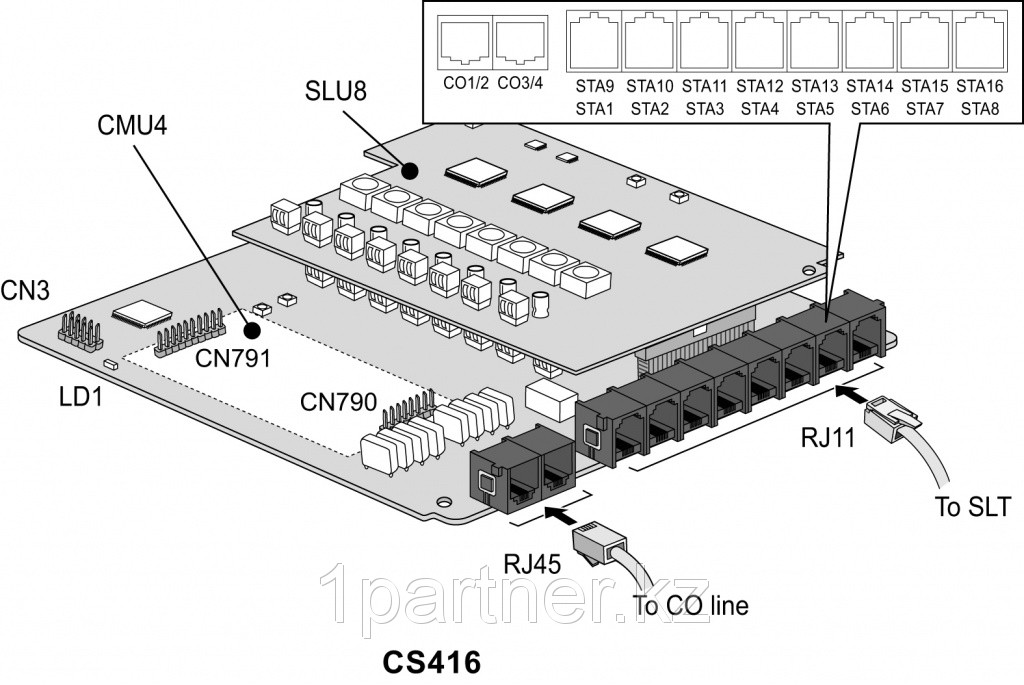

Коннекторы и модульные разъемы на интерфейсной плате CS416
| Разъем | Функции | Примечание |
| CN2 | Для подключения к разъему CN1 первой интерфейсной платы | 70 контактов |
| CN3 | Разъем CPLD JTAG для будущих разработок | 10 контактов |
| CN790 и CN791 | Для установки модуля MG-CMU4 | 8 и 10 контактов |
| MJ1-1 и MJ1-2 | Аналоговые СЛ (CO1 и CO2) | |
| Аналоговые СЛ (CO3 и CO4) | ||
| MJ2 | 16 портов SLT-телефонов |
Светодиодные индикаторы на интерфейсной плате CS416
| Индикатор | Цвет | Описание |
| LD1 | Синий | Состояние абонентского порта Светится ― Абонентский порт используется Выключен ― Абонентский порт в состоянии ожидания |
| Основные атрибуты | |
|---|---|
| Производитель | Ericsson-LG |
| Страна производитель | Таиланд |
| Совместимость с базовыми блоками АТС | eMG80 |
| Пользовательские характеристики | |
| Внутренние аналоговые линии | 16 |
| Городские аналоговые линии | 4 |
| Тип (1) | Плата расширения |
| Унифицированные коммуникации | Да |
- Цена: Цену уточняйте
