Интерфейсная плата CS408 для IP АТС eMG80

4 порта аналоговых соединительных линий и 8 гибридных абонентских портов

Предназначена для расширения емкости IP АТС eMG80 цифровыми или аналоговыми телефонами.



IP АТС eMG80 - плата расширения CS408
Характеристики платы
  • 4 порта аналоговых соединительных линий
  • 8 гибридных портов (для подключения цифровых телефонов LDP-7000LDP-9000 и SLT-телефонов).
  • Подача питания на аналоговые телефоны: 48 Вольт DC.
  • Подача питания на цифровые телефоны: 30 Вольт DC.
  • Защита от перенапряжения и перегрузки по току.
  • Контроль перегрева (SLIC temperature 165°C) и автоматическое отключение порта.
  • Вызывное напряжение - частота: 25Hz, амплитуда: 65Vrms.
  • Функция мониторинга линий на обрыв и короткое замыкание.
  • Максимальная длина линии цифрового телефона:

- 330 м. по кабелю сечением 24 AWG
- 500 м. по кабелю сечением 22 AWG

Правила установки платы и подключения к ней линий см. здесь > >

Посмотреть другие платы к IP АТС eMG80 > >

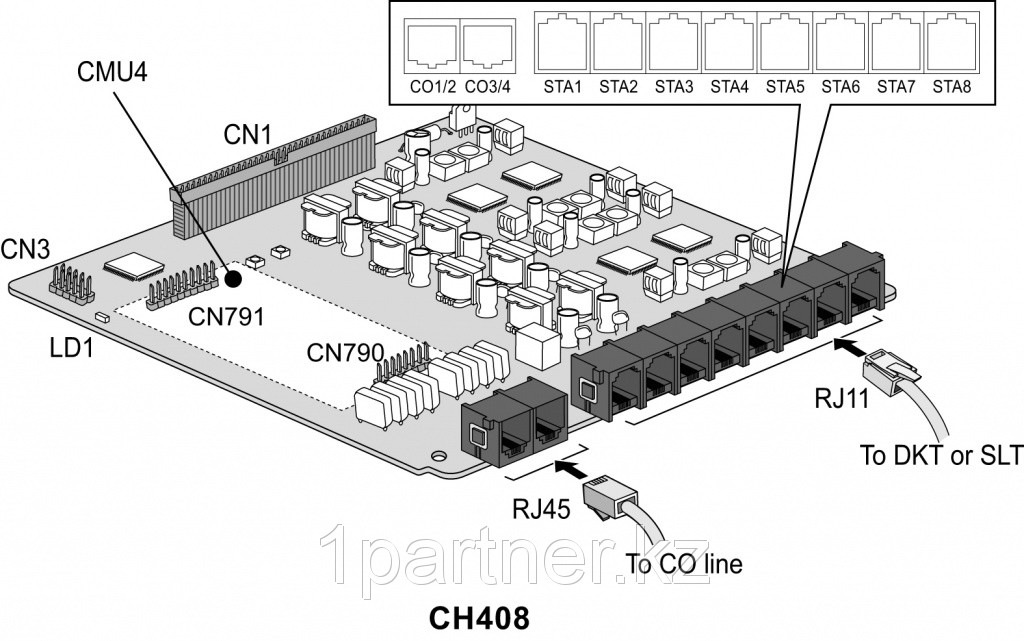

Коннекторы и модульные разъемы на интерфейсной плате CS408

Разъем

Функции

Примечание

CN1

Переходный разъем для второй интерфейсной платы

70 контактов

CN2

Для подключения платы к разъему CN1 материнской платы MBU

70 контактов

CN3

Разъем CPLD JTAG для перспективных разработок

10 контактов

CN790 и CN791

Для установки модуля MG-CMU4

8 и 10 контактов

MJ1-1 и MJ1-2

Аналоговые СЛ (CO1 и CO2)

RJ45

Аналоговые СЛ (CO3 и CO4)

MJ2

8 интерфейсов гибридных портов (цифровых или аналоговых абонентских терминалов)

разъемы RJ11



Светодиодные индикаторы на интерфейсной плате CS408

Индикатор

Цвет

Описание

LD1

Синий

Состояние абонентского порта

Светится - Абонентский порт используется

Выключен - Абонентский порт в состоянии ожидания




Характеристики
Основные атрибуты
Страна производительТаиланд
Производитель  Ericsson-LG
Тип (1)Плата расширения
Совместимость с базовыми блоками АТСeMG80
Дополнительные характеристики
Городские аналоговые линии4
Внутренние гибридные линии8
Унифицированные коммуникацииДа
