Базовая корзина IP АТС eMG80

Все компоненты IP АТС eMG80 располагаются в так называемых "корзинах".

IP АТС eMG80 может содержать максимум 2 корзины:

 БАЗОВАЯ КОРЗИНА (Basic Key System Unit, BKSUA) ― основной системный блок с процессором и основными узлами АТС,
 КОРЗИНА РАСШИРЕНИЯ  (Expansion Key System Unit, EKSU) ― дополнительный блок, подключаемый к базовой корзине кабелем HDMI.



Базовая корзина IP АТС eMG80 BKSUA

BKSUA

4 аналоговые внеш. линии + 1 системный 7 гибридных внутренних портов 2 канала Голосовой почты на 60 мин. (расширение до 8 каналов / 31 час макс.) 2 канала VoIP (расширение до 16 каналов макс.)

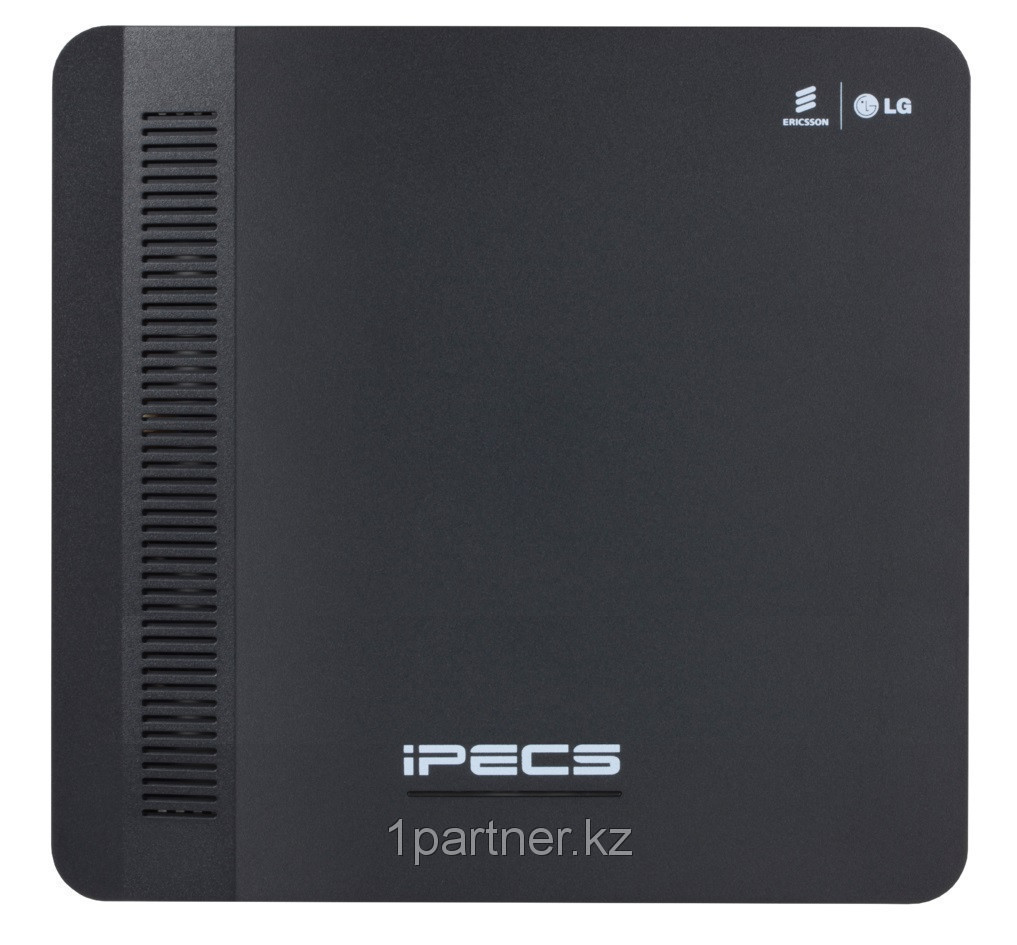

Базовая корзина IP АТС eMG80, или по другому "Основной системный блок (KSU)",  представляет собой корпус черного цвета из прочной пластмассы, который содержит внутри:

• материнскую плату с процессором (MBU),
• интерфейсы и разъемы для подключения дополнительных модулей и плат расширения,
• встроенный источник электропитания от сети 220 Вольт,
• разъем для подключения внешних аккумуляторов для питания АТС в случае пропадания общей электросети.

Внешний вид и размеры базовой корзины KSU IP АТС eMG80 приведены на рисунке ниже.

На материнской плате базовой корзины KSU установлены следующие дополнительные компоненты:

• Источник встроенной музыки при удержании (13 мелодий);
• 1 порт внешнего источника музыки при удержании;
• 1 порт для внешнего оповещения (можно организовать громкую связь на предприятии);
• Реле управления внешними устройствами: громкого вызова (LBC), оповещения или открытия двери;
• Вход датчика контроля за состоянием контактов внешней сигнализации;
• Схема реле аварийного переключения линий (PFT), ― порт CO1 подключается к последнему порту SLT (STA8);
• Схемы детектирования тональных сигналов (DTMF / CPT / факс);
• Схемы детектирования и генерации АОН (FSK / DTMF / RUS CID);
• Порт последовательного интерфейса RS-232C;
• Интерфейс локальной сети (LAN) для программирования, управления и тарификации;
• Порт последовательного интерфейса USB.

В нижней части основного системного блока IP АТС eMG80 имеется разъем для подключения Корзины расширения, которая подсоединяется с помощью кабеля HDMI (входит в комплект поставки корзины расширения).

Базовая корзина BKSU IP АТС eMG80 крепится на стену, но ее можно установить и в стойку 19" (опция).

Начальные емкости базовой корзины BKSUA

На базовой корзине BKSUA установлены следующие начальные емкости:

• 4 интерфейса внешних аналоговых линий (городские линии, или CO Line);
• 8 гибридных интерфейсов для подключения системных телефонов или  аналоговых телефонов;
• 2 канала VoIP - для минимального обеспечения потребности в VoIP-связи;
• 2 канала голосовой почты на 60 мин.(для функций Автооператора и  голосовой почты).



Максимально-достижимые значения емкости IP АТС в базовой корзине BKSUA

• Подключив к базовому блоку корзину расширения, можно достичь предельной емкости IP АТС eMG80 до 70 внешних / 140 внутренних линий.
• Каналы VoIP в IP АТС eMG80 являются общими и используются для работы SIP-транками и IP -телефонами.
• Для использования SIP телефонов требуются лицензии.



Платы и модули для расширения IP АТС eMG80

Платы расширения емкости для eMG80
В базовую корзину (как и в корзину расширения) можно установить следующие платы расширения:

• eMG80-CH204 ― 2 аналоговые внеш. линии и 4 гибридных внутр. порта,
• eMG80-CH408 ― 4 аналоговые внеш. линии и 8 гибридных внутр. портов,
• eMG80-CS416 ― 4 аналоговые внеш. линии и 16 аналоговых внутр. портов,
• eMG80-HYB8 ― 8 гибридных внутр. портов,
• eMG80-SLB16 ― 16 аналоговых внутр. портов.

При установке плат существуют определенные правила и ограничения - рекомендуем Вам получить консультацию у нашего специалиста.

DECT для eMG80
Для развертывания системы DECT требуется установка платы DECT радиоабонентов WTIB4 в базовую корзину.

Дополнительные модули для eMG80
Дополнительные модули, которые можно устанавливать в основной блок KSUA:

• VVMU (VoIP and Voice Mail expansion Unit) ― модуль расширения каналов VoIP и голосовой почты;
• MEMU (Memory expansion Module Unit) ― модуль расширения памяти;
• MODU (Modem function Unit) ― модуль модема.



Комплект поставки базовой корзины KSU IP АТС eMG80

В состав упаковки базовой корзины BKSU IP АТС eMG80 входят:

• сама корзина KSU со шнуром электропитания 220В.,
• кабель для подключения внешних аккумуляторов (гарантирование электропитания),
• краткое описание по установке и первому запуску IP АТС (книжка),
• диск с подробной технической документацией (опция),
• бумажный монтажный шаблон и комплект крепежа на стену.
