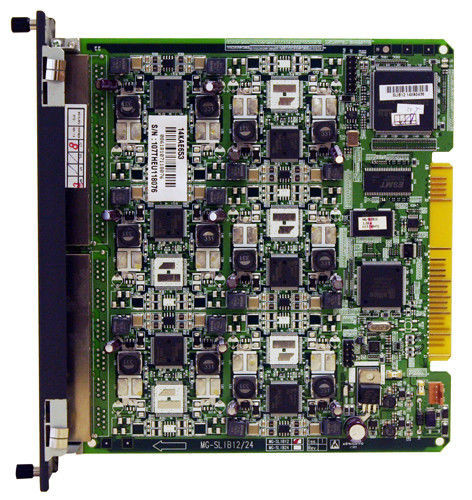

SLIB24 - плата интерфейса 24 внутренних абонентов

Плата SLIB24 обеспечивает 24 порта для подключения однолинейных аналоговых телефонов с тональным набором (DTMF).

В качестве терминальных (абонентских) аппаратов можно использовать любые, без ограничения, аппараты любых производителей.

Плата SLIB24 поддерживает:

• функцию "Индикация оставленных сообщений" (MWI),
• тональный (DTMF) или импульсный набор,
• изменение полярности на обратное состояние (переполюсация линии),
• синусоидальный генератор звонковых сигналов,
• питание −48В постоянного тока для питания телефонных аппаратов,
• ограничение потребляемого тока 20мА для предотвращения повреждений платы при коротких замыканиях на линии,
• тестирование линии по GR-909 (при использовании методов технического обслуживания).

Соединение между MG-SLIB24 и аналоговым однолинейным телефоном обеспечивается через модульные разъемы RJ45.







Функции разъемов и переключателей SLIB24

РАЗЪЕМ / ПЕРЕКЛЮЧАТЕЛЬ	ФУНКЦИЯ	ПРИМЕЧАНИЕ
CN1	Порт JTGA для эмулятора центрального процессора	Данный порт зарезервирован изготовителем для отладки оборудования
CN2	Порт JTAG для подключения FPGA	Данный порт зарезервирован изготовителем для отладки оборудования
CN3	Последовательный порт	Контакт 1 : Передача данных Контакт 2: Прием данных Контакт 3: +5V Контакт 4: "Земля" (линия обратного пути тока)



Назначение индикаторов SLIB24

ИНДИКАТОР	ФУНКЦИЯ	ПРИМЕЧАНИЕ
LD1	ACT, активация или нормальная работа	Мигающий (синий цвет)
LD2	ИСПОЛЬЗУЕТСЯ	ON: один из портов используется ВЫКЛ: Все каналы в режиме ожидания



Максимально-допустимая удаленность абонента от системы, м.

СЕЧЕНИЕ ПРОВОДА	AWG 22	AWG 24
Цифровой телефон, питаемый от плат DSIU, DTIB12, DTIB24	500	300
Аналоговый телефон, питаемый от плат DSIU, SLIB12, SLIB24	7500	5000



Установка платы SLIB24 в АТС

Плату SLIB24 можно устанавливать в универсальные гнезда 1-6 любого KSU, кроме гнезда #1 процессорной платы BKSU.

Из-за ограничений по мощности питания в каждом системном блоке можно установить максимум до 4 плат SLIB24.

ПРИМЕЧАНИЕ

• Плата MG-SLIB24 может генерировать сигналы Caller ID по стандарту DTMF или на основе частотно-манипулированных сигналов (FSK).
