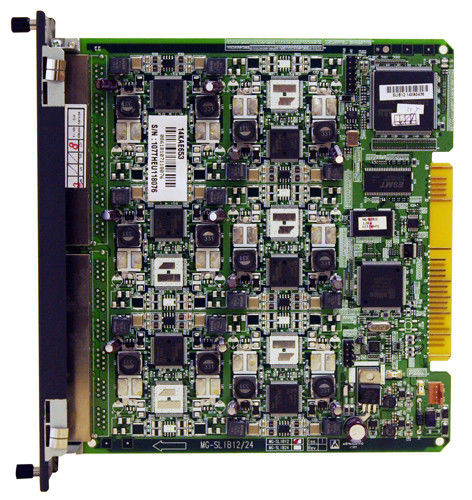

SLIB12 - плата интерфейса 12 внутренних абонентов

Плата SLIB12 используется для для подключения к АТС 12 однолинейных аналоговых телефонов с тональным набором (DTMF).

В качестве терминальных (абонентских) аппаратов можно использовать любые, без ограничения, телефоны от любых производителей.

Плата SLIB12 поддерживает:

• функцию "Индикация оставленных сообщений" (MWI),
• тональный (DTMF) или импульсный набор,
• изменение полярности на обратное состояние (переполюсация линии),
• синусоидальный генератор звонковых сигналов,
• питание −48В постоянного тока для питания телефонных аппаратов,
• ограничение потребляемого тока 20мА для предотвращения повреждений платы при коротких замыканиях на линии,
• тестирование линии по GR-909 (при использовании методов технического обслуживания).

Соединение между MG-SLIB12 и аналоговым однолинейным телефоном обеспечивается через модульные разъемы RJ45.









Функции разъемов и переключателей SLIB12

РАЗЪЕМ / ПЕРЕКЛЮЧАТЕЛЬ	ФУНКЦИЯ	ПРИМЕЧАНИЕ
CN1	Порт JTGA для эмулятора центрального процессора	Данный порт зарезервирован изготовителем для отладки оборудования
CN2	Порт JTAG для подключения FPGA	Данный порт зарезервирован изготовителем для отладки оборудования
CN3	Последовательный порт	Контакт 1 : Передача данных Контакт 2: Прием данных Контакт 3: +5V Контакт 4: "Земля" (линия обратного пути тока)



Назначение индикаторов на плате SLIB12

ИНДИКАТОР	ФУНКЦИЯ	ПРИМЕЧАНИЕ
LD1	ACT, активация или нормальная работа	Мигающий (синий цвет)
LD2	ИСПОЛЬЗУЕТСЯ	ON: один из портов используется ВЫКЛ: Все каналы в режиме ожидания



Максимально-допустимая удаленность абонента от системы, м.

СЕЧЕНИЕ ПРОВОДА	AWG 22	AWG 24
Цифровой телефон, питаемый от плат DSIU, DTIB12, DTIB24	500	300
Аналоговый телефон, питаемый от плат DSIU, SLIB12, SLIB24	7500	5000



Установка платы SLIB12 в АТС

Плату SLIB12 можно устанавливать в универсальные гнезда 1-6 любого KSU, кроме гнезда #1 для процессорной платы BKSU.



ПРИМЕЧАНИЯ

•    Плата SLIB12 может генерировать сигналы Caller ID по стандарту DTMF или на основе частотно-манипулированных сигналов (FSK).
